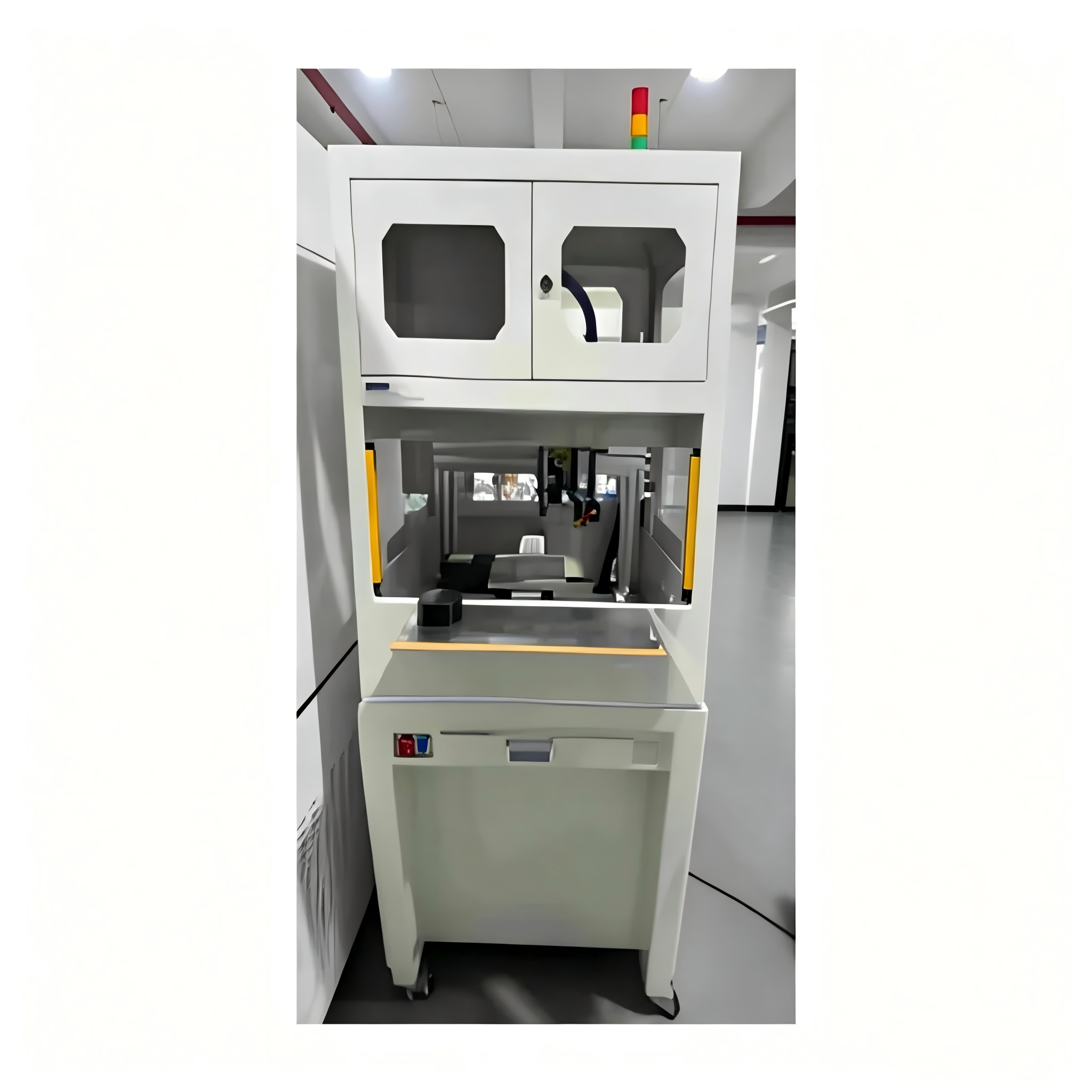

Máy hàn PGRS dẫn đường bằng thị giác 3D (hai trạm)
Thiết bị này sử dụng hệ thống thị giác 3D để xác định chính xác vị trí các miếng hàn PCB và các dây dẫn cần thiết đã bánered, và tính toán sai lệch vị trí theo thời gian thực và truyền dữ liệu trở lại hệ thống điều khiển chính. Dựa trên dữ liệu hiệu chỉnh, hànMô-đun ING, kết hợp với nhiệt điện được thiết kế đặc biệt, thực hiện căn chỉnh tự thích ứng để đảm bảo dây dẫn tiếp xúc chính xác với miếng hàn đã được thiếc sẵn. Hệ thống hỗ trợ cả căn chỉnh hướng dẫn bằng thị giác và hàn thiếc sẵn cho phép kết nối nhanh chóng và đáng tin cậy ngay cả trong điều kiện dòng điện cao.
Thông số kỹ thuật sản phẩm
|
Vật phẩm
|
Tham số
|
|
Điện áp định mức
|
AC220V 50Hz
|
|
Công suất thiết bị
|
<3.0 kW
|
|
Điện áp nguồn hàn
|
800 W
|
|
Thời gian hàn
|
<20 ms
|
|
Góc hiệu chỉnh
|
±6°
|
|
Thời gian chu kỳ (CT)
|
Khoảng 1,5 s/mối hàn
|
|
Kích thước
|
Dài 800 x R, 1000 x C: 1680 mm
|
Đặc điểm sản phẩm
Hệ thống chỉnh sửa lệch hướng dựa trên thị giác thông minh
Được trang bị công nghệ định vị bằng hình ảnh 3D, nó có thể tự động nhận diện và điều chỉnh vị trí của dây dẫn. Điều này giúp giảm đáng kể sự phụ thuộc vào kỹ năng kỹ thuật của người vận hành, đồng thời cải thiện đáng kể độ nhất quán và độ ổn định trong quá trình hàn.
Hàn nhanh & nhiệt thấp
Phương pháp hàn nhanh và chính xác với diện tích nhiệt nhỏ giúp giảm hiệu quả tác động nhiệt. Nó đặc biệt phù hợp với các sản phẩm nhạy cảm với nhiệt cần hàn chính xác như cáp tốc độ cao.
Yêu cầu báo giá trực tuyến
Fill in the information below, we will provide you with a professional quotation within 24 hours
Thông tin liên hệ
Cam kết phục vụ
- Phản hồi báo giá 24 giờ
- Thiết kế giải pháp kỹ thuật miễn phí
- Trình diễn và đào tạo tại chỗ
- Bảo hành một năm, bảo dưỡng trọn đời
