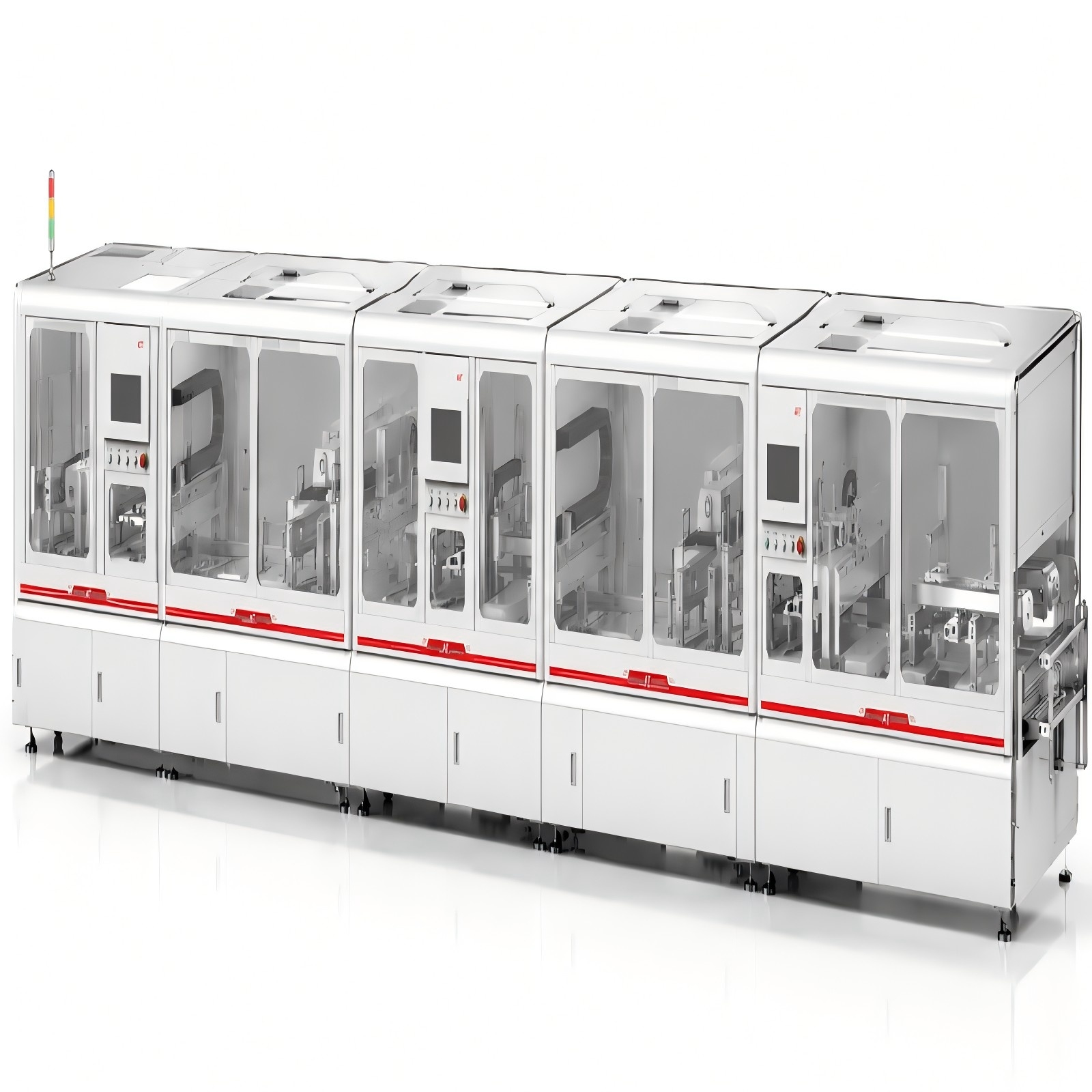

Dây chuyền lắp ráp & kiểm tra đầu bảng Fakra hoàn toàn tự động
Dây chuyền lắp ráp đầu nối Fakra này là thiết bị tự động chính xác cao, được thiết kế đặc biệt cho việc lắp ráp đầu kết nối bo mạch, co và lắp ráp chính xác từng thành phần của đầu nối đầu mạch Fakra thành một đầu nối hoàn chỉnh. Dây chuyền này phục vụ như thiết bị lắp ráp đầu nối ô tô, cho phép toàn bộ quy trình nạp tự động, chèn chân tự động, kiểm tra sản phẩm, xả sản phẩm bị lỗi và đóng gói sản phẩm đạt tiêu chuẩn.
Thông số kỹ thuật sản phẩm
Mục |
Tham số |
| Điện áp định mức | AC 220V 50 Hz |
| Áp suất cung cấp không khí | 0.5-0.7 MPa |
| Phụ tùng tiêu chuẩn | Thương hiệu do khách hàng chỉ định |
| CT | < 5 s |
| OEE | ≥ 92% |
| Công suất thiết bị | 15,4 kW 70 A |
| Chuyển giao vật liệu | Chuyển giao kiểu mang |
| Kích thước | L 5,600 × W 1,200 × H 1,950 mm |
| Năng suất | FPY (First Pass Năng suất) ≥ 99.5% |
| Sức chứa | UPH lên đến 1.300 chiếc |
Điểm mạnh cốt lõi
Kiểm soát kẹp chính xác
High-precision servo motors, machine vision, and automated control systems ensure micron-level repeatability in inner & outer conductor crimping depth and component position, providing the fundamental guarantee for the product’s electrical performance.
Vòng kín chất lượng thông minh
Dòng sản phẩm này tích hợp giám sát quy trình thời gian thực và hệ thống kiểm tra đa trạm để tạo thành một vòng tuần hoàn thông minh giữa xử lý-kiểm tra-đánh giá. Nó không chỉ có thể xả sản phẩm lỗi theo thời gian thực mà còn tự động điều chỉnh các thông số quy trình thông qua phản hồi dữ liệu, cho phép kiểm soát chất lượng phòng ngừa.
Tích hợp dây chuyền sản xuất liền mạch
Standard reel packaging allows finished products to directly interface with customers’ fully automated SMT production lines, enabling full-process automation from connector manufacturing to PCB soldering, thereby eliminating human intervention and quality risks in intermediate processes.
Kiểm tra linh hoạt & truy xuất nguồn gốc
This line supports simultaneous production of two types of terminal products in the same line. It integrates standardized pin insertion mechanisms, visual positioning, dimensions & appearance inspection, and crimping pressure monitoring to achieve 100% full inspection and full-process data upload for traceability.
Các kịch bản ứng dụng
Trọng tâm ngành: Chuyên về lĩnh vực điện tử ô tô, áp dụng cho ADAS (Hệ thống Hỗ trợ Lái xe Nâng cao) và các mô-đun IoT trong xe.
Sản phẩm áp dụng: Được thiết kế riêng cho việc lắp ráp và kiểm tra đầu nối bo mạch Fakra/SMB (loại góc vuông/dọc).
Tương thích đường dây: Hỗ trợ tích hợp với dây chuyền sản xuất SMT để đạt được kiểm tra PCBA 100% tại dây chuyền.
