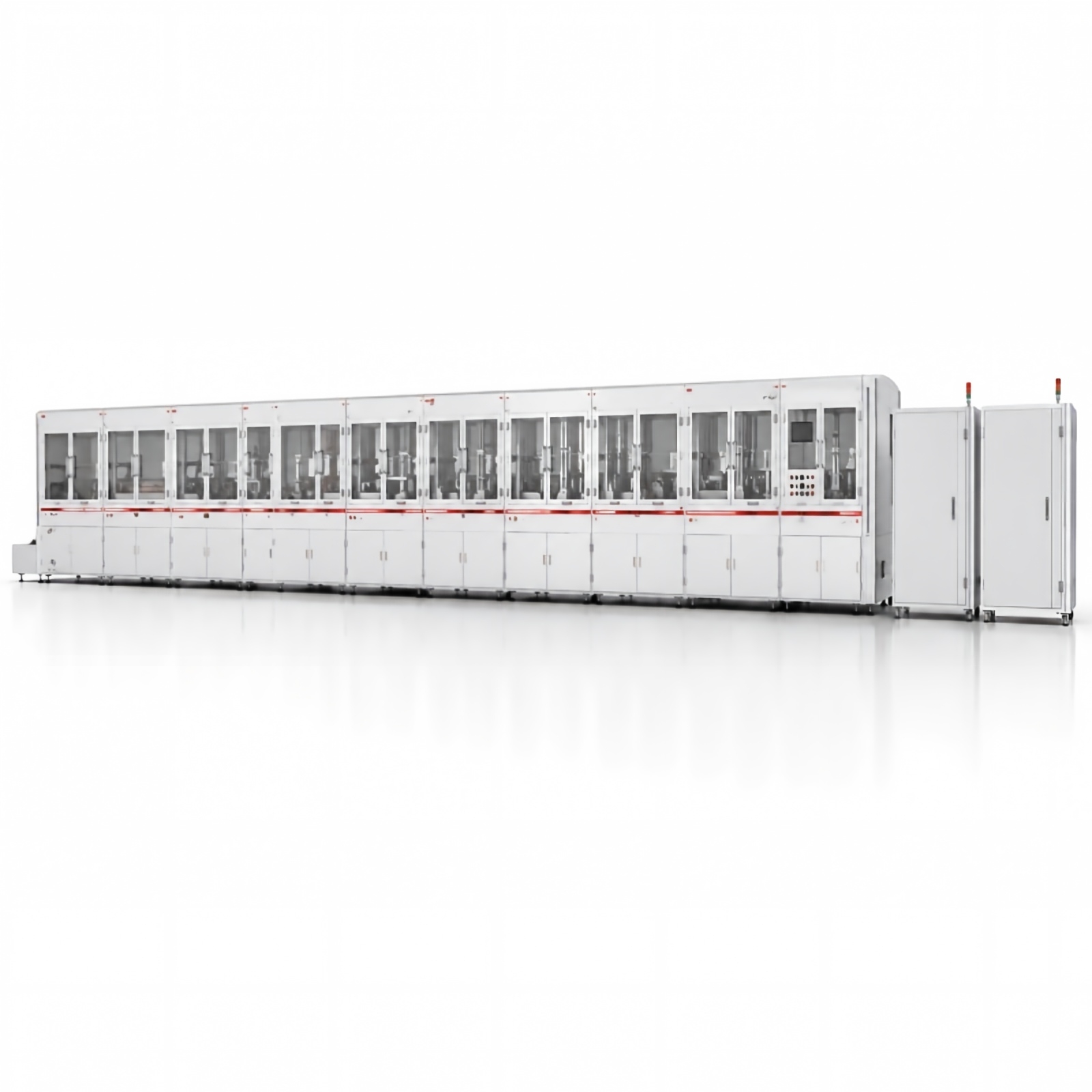

Dây chuyền lắp ráp & kiểm tra dây Fakra hoàn toàn tự động
Dây chuyền lắp ráp & kiểm tra dây Fakra hoàn toàn tự động là hệ thống tự động hóa công nghiệp chuyên biệt. Được thiết kế như một dây chuyền lắp ráp cáp đồng trục tiên tiến, nó cung cấp quy trình dây đai dây Fakra dung lượng cao để tự động lắp ráp các đầu nối FAKRA (đầu cuối, vỏ và khóa phụ) với cáp đồng trục thành một bộ dây cáp hoàn chỉnh. Để đảm bảo đầu ra đạt tiêu chuẩn ô tô không lỗi, toàn bộ bố cục được tích hợp liền mạch hệ thống kiểm tra dây nhiều tầng.
Dây chuyền này đạt được tự động hóa hoàn toàn trong toàn bộ quy trình lắp ráp, bao gồm quấn dây, dây kết dính, dây tải, xoắn vỏ cáp, bóp vòng bện, lộn trong ống bện, đục ống bện ra, quấn giấy đồng, cắt giấy nhôm bằng laser, tách dây xoắn, tuốt dây, bóp đầu hai đầu, lắp ráp dây dẫn ngoài, hàn điểm laser cho dây dẫn ngoài, và AOI.
Thông số kỹ thuật sản phẩm
Mục |
Tham số |
| Kích thước | L 17,000 × W 1,200 × H 1,950 mm |
| CT | < 6 s |
| OEE | > 90% |
| Năng suất | FPY (First Pass Năng suất) ≥ 99% |
| Sức chứa | UPH lên đến 1.200 chiếc (một đầu) |
| Chiều dài xử lý | 80-3.000 mm |
| Giám sát crimping | Giám sát đường cong áp suất/ngăn ngừa việc ép dây kém/thiếu dây/thiếu lõi |
| kiểm tra thị giác | Chiều dài tháo dây, dây dẫn bên trong lộ ra và lắp ráp đúng cách |
| Kiểm tra điện | Điện trở liên tục, ngắn mạch, mạch hở và cách điện trở |
Điểm mạnh cốt lõi
Tiêu chuẩn hóa Tối cao & Giám sát Quy trình
Automatically completed by machine, crimping, assembly, and force-control operations combined with a vision system ensure highly consistent results for each operation. Establishing a standardized process system fundamentally eliminates quality fluctuations caused by human factors.
Giảm chi phí & Cải thiện hiệu quả
This line supports 7×24 continuous operation with high speed and high output, effectively reducing unit costs. Besides, single-operator multi-machine management mode significantly reduces direct labor input and lowers quality maintenance costs.
Nâng cao năng lực & cung cấp ổn định
With cycle time significantly outperforming manual operations and no constraints on physical fatigue, efficient execution of production plans and on-time delivery can be assured while it can help to achieve a qualitative leap in manufacturing stability.
Truy xuất dữ liệu toàn bộ vòng đời
We’ve established comprehensive data files for each product, covering key production parameters and inspection results, enabling precise tracing and quality tracking throughout the entire process from raw materials to finished goods.
Kiểm tra linh hoạt & Vòng kín thông minh
First, this line supports multiple production modes for products with different lengths or single/double ends. Second, it possesses wire length & dimension measurement and AIDI deep learning technology for 360° no-dead-angle detection of filaments of braided sleeves. Besides, it also integrates crimping pressure monitoring and displacement sensor-based assembly compensation to achieve 100% full inspection and full-process data upload for traceability.
Các kịch bản ứng dụng
Trọng tâm ngành: Điện tử ô tô và sản xuất dây điện thông minh.

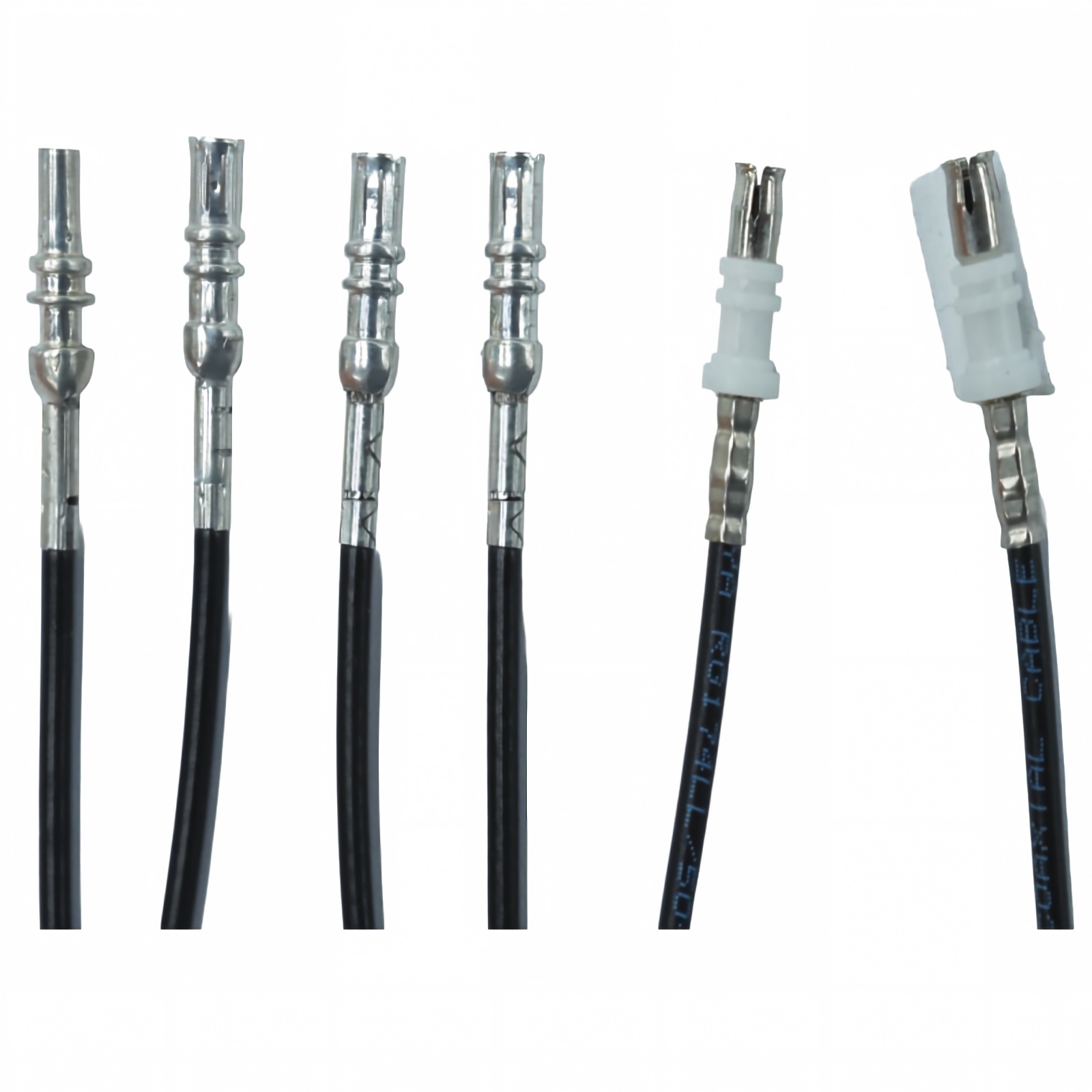

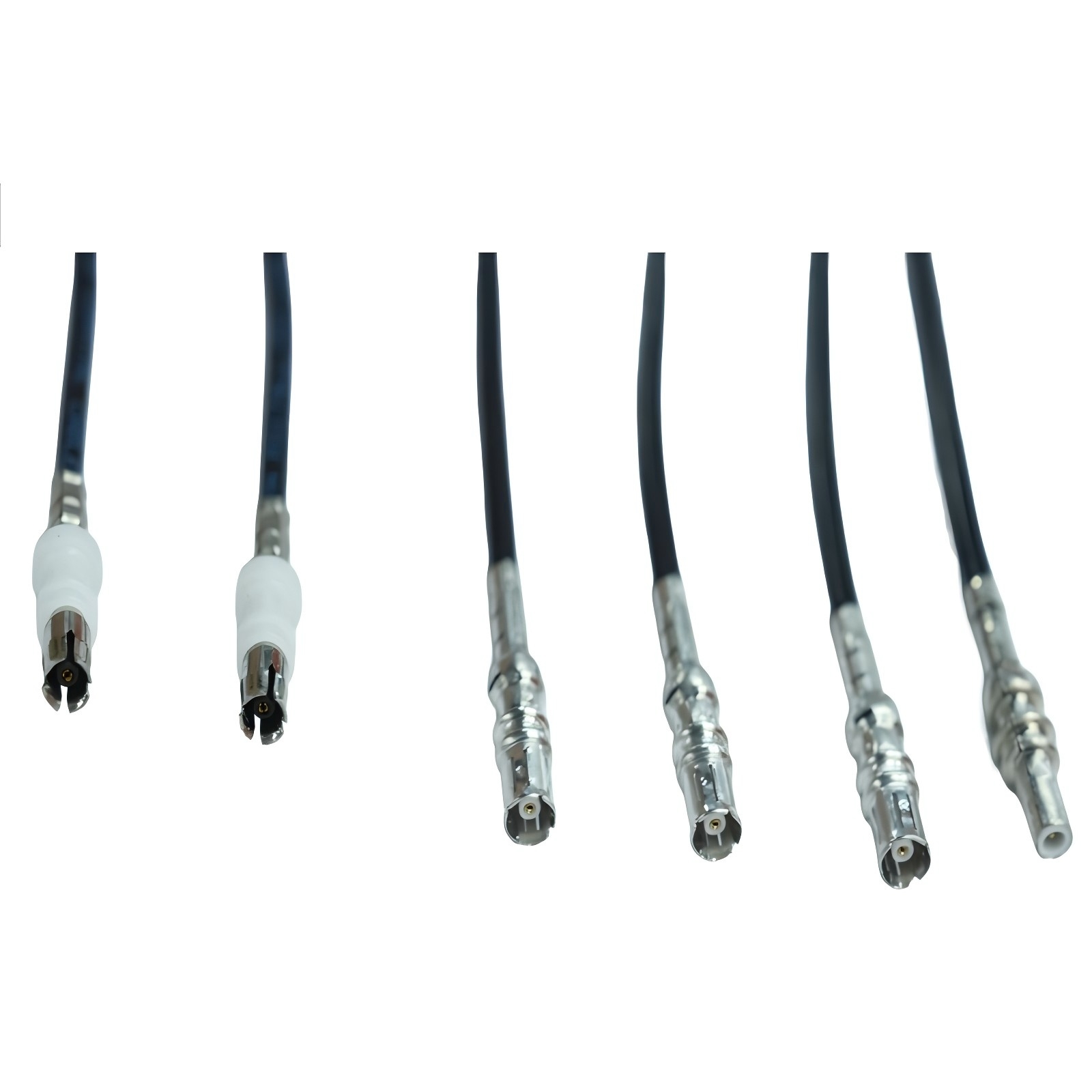

Sản phẩm mục tiêu: GPS/4G/5G/WiFi, camera ô tô, T-BOX và các bộ cáp đồng trục RF khác.
Tương thích đường dây: Hỗ trợ chế độ sản xuất bán tự động/hoàn toàn tự động; Tương thích với chiều dài cáp từ 0,5 m đến 10 m (có thể tùy chỉnh).
