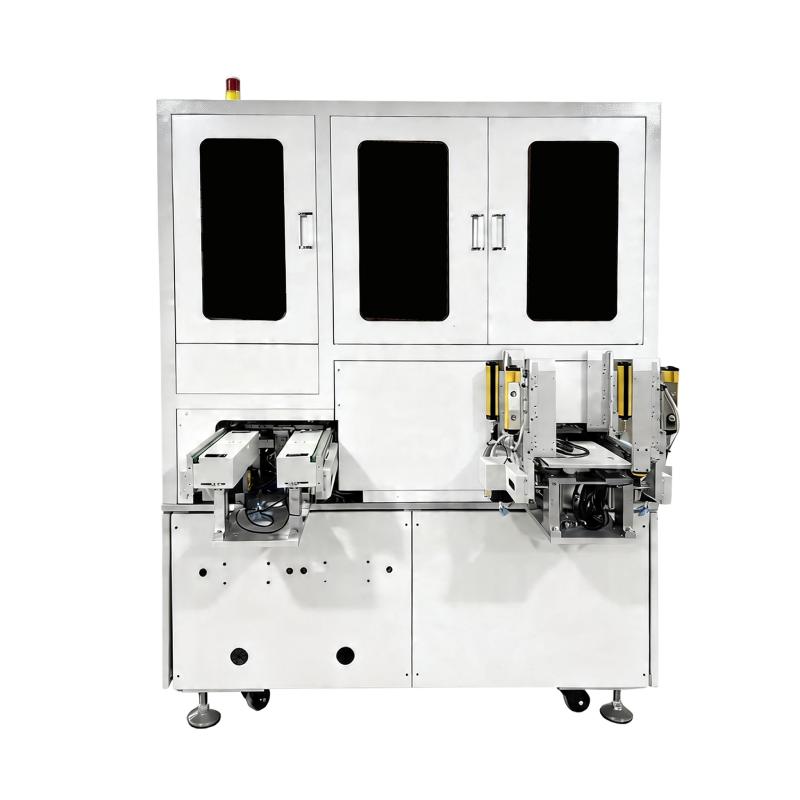

Máy đặt FPC tự động hoàn toàn
This equipment is specifically designed for high-precision insertion of flexible printed circuits (FPC) into steel sheets, serving as a critical front-end step in flexible printed circuit assembly. Utilizing linear motor modules and closed-loop control, this advanced FPC insertion machine achieves precise insertion into steel sheets with an accuracy of ±0.03 mm. It supports rapid loading and switching of multiple tray specifications. An array of suction cups simultaneously and stably attract hundreds of psản phẩms with no material falling or damaged. The full-line's changeover time is controlled within 30 minutes, possessing outstanding flexible psự sản xuất capability to guarantee continuous and stable operation.
Thông số kỹ thuật sản phẩm
Mục |
Tham số |
|
Điện áp định mức
|
AC 220V 50 Hz
|
|
Công suất thiết bị
|
2.5 kW 100 A
|
|
Áp suất cung cấp không khí
|
0.5–0.7 MPa
|
|
Chuyển giao vật liệu
|
Băng tải chuyển giao
|
|
Phụ tùng tiêu chuẩn
|
Thương hiệu do khách hàng chỉ định
|
|
Kích thước
|
L 1600 × W 1500 × H 1860 mm
|
|
Độ chính xác thiết bị
|
X-axis repeatability: ±0.01 mm Y-axis repeatability: ±0.01 mm Z-axis repeatability: ±0.01 mm Trang thiết bị pin plate positioning accuracy: ±0.026 mm |
|
CT
|
≤ 20 s |
|
UPH
|
54.000 chiếc/giờ |
|
Năng suất
|
≥ 99.9% |
|
Tỷ lệ sử dụng
|
≥ 95% |
Đặc điểm sản phẩm
Linh hoạt Sản xuất Khả năng
Customer requirements have evolved from traditional “one machine, one psản phẩm” model to quick changeover model, and our equipment happens to meet this requirement, effectively reduces costs, enhances return on investment, and ultimately achieves flexible psự sản xuất capabilities.
With a wide variety of psản phẩms and their rapid iterations, traditional “one machine, one psản phẩm” model struggles with flexible switching. This leads to high equipment vacancy rate and high development and maintenance costs, thereby extending investment payback period.
Điều khiển định vị chính xác
Thiết bị sử dụng các mô-đun động cơ tuyến tính chính xác cao và hệ thống điều khiển phần mềm vòng kín để đạt được định vị và điều khiển chuyển động chính xác toàn bộ quy trình. Nó tự động nạp các tấm thép bằng băng keo nhiệt độ cao qua khay hợp kim nhôm, và chuyển qua băng chuyền cùng cốc hút đến tấm chốt để định vị chính xác.
Hệ thống thay đổi nhanh tiêu chuẩn hóa
- Standardized track dimensions➡Machine frames and runners can be shared across different psản phẩm series, no redesign or new tooling – lower equipment and retrofit costs.
- Kích thước➡cốc hút không tiêu chuẩn Tiêu chuẩn Cốc hút có thể được chuyển đổi nhanh chóng qua thanh dẫn và ống dẫn hướng, giúp giảm đáng kể thời gian lắp đặt để xử lý sản phẩm đa dạng.
- Kích thước tấm pin định vị không tiêu chuẩn Các➡tấm pin có thể được chuyển đổi nhanh chóng qua thanh dẫn và ống dẫn hướng, đảm bảo căn chỉnh chính xác ngay lập tức mà không cần hiệu chuẩn thủ công.
Ứng dụng
Trọng tâm ngành: Được ứng dụng rộng rãi trong truyền thông di động, điện tử tiêu dùng và các lĩnh vực liên quan khác.
Sản phẩm mục tiêu: Thiết kế riêng cho việc đặt FPC chính xác các mô-đun lõi trong các thiết bị di động thông minh (ví dụ: thiết bị hiển thị/cảm ứng, mô-đun hình ảnh, truyền thông RF, v.v.).
Tương thích đường dây: Hỗ trợ chế độ sản xuất hoàn toàn tự động và chuyển đổi nhanh.
