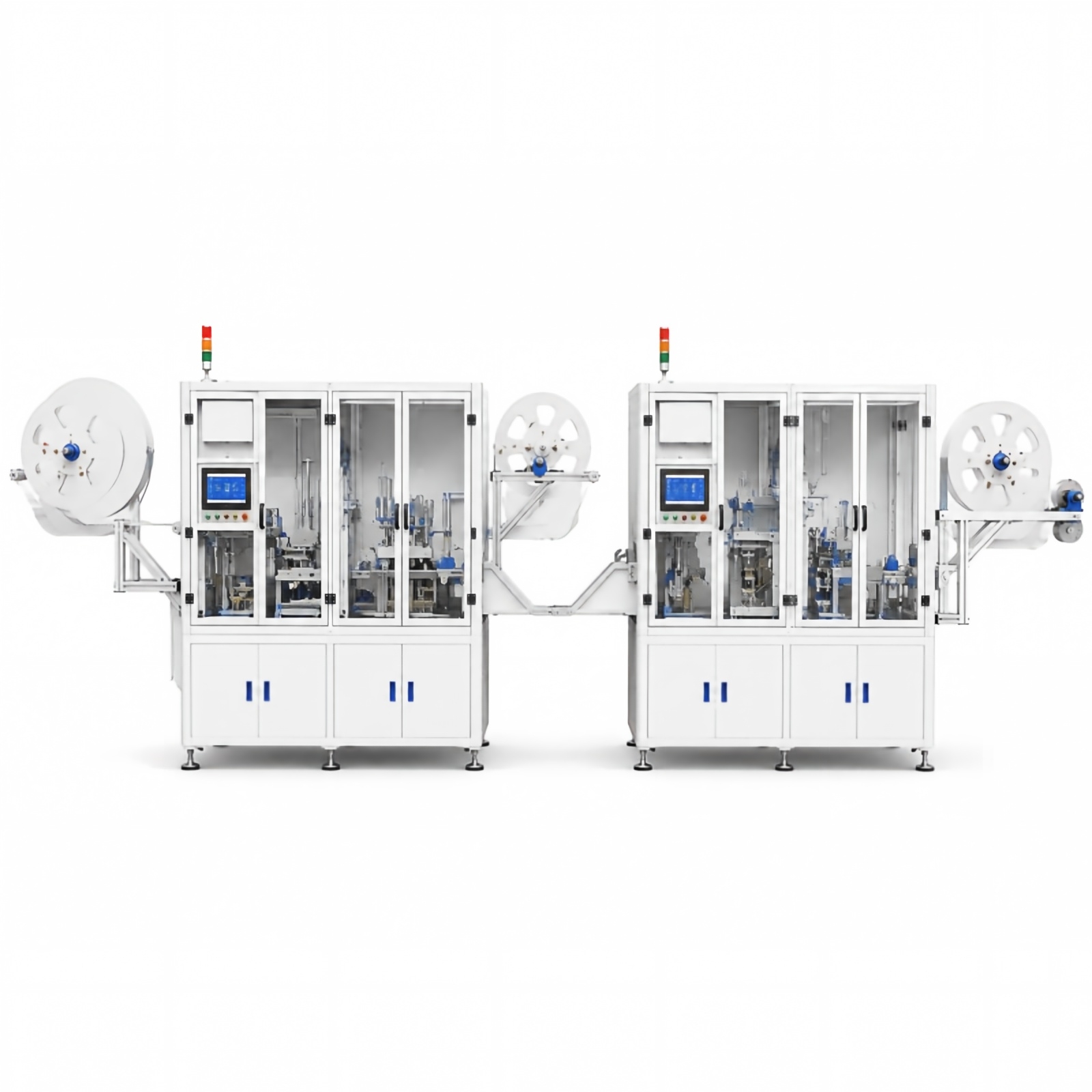

Dây chuyền lắp ráp, hàn & đóng gói J271 tự động hoàn toàn
Được thiết kế để thay thế các quy trình thủ công phức tạp và loại bỏ biến động chất lượng, dây chuyền lắp ráp đầu nối này cung cấp giải pháp tự động hoàn toàn cho lắp ráp J271. Nó tự động hóa việc lắp ráp tấm sắt trung tâm với IM1 & IM2, đảm bảo tích hợp liền mạch (quy trình làm việc: tự động nạp tấm sắt trung tâm → dỡ miếng sắt nhỏ → tự động lắp ráp IM2 → tự động lắp ráp miếng sắt nhỏ → tự động lắp ráp IM1 → đưa băng keo sản phẩm hoàn thiện vào máy hàn EMI). Là một máy hàn tự động hiệu suất cao, nó cũng tự động hóa việc lắp ráp và hàn điểm của EMI (quy trình làm việc: nhận sản phẩm hoàn thiện từ máy lắp ráp tự động 3 trong 1 → cắt & định vị & lắp ráp EMI trên → hàn điểm EMI trên → cắt & định vị & lắp ráp EMI thấp → hàn điểm EMI thấp → AOI → sản phẩm lỗi xả → cuộn băng mang sản phẩm hoàn thiện).
Thông số kỹ thuật sản phẩm
Mục |
Tham số |
|---|---|
|
Điện áp định mức
|
AC 220 V 50 Hz
|
|
Công suất thiết bị
|
10 kW 45 A
|
|
Áp suất cung cấp không khí
|
0.5-0.7 MPa
|
|
Chuyển giao vật liệu
|
Cấp bánh răng bằng động cơ
|
|
Phụ tùng tiêu chuẩn
|
Thương hiệu do khách hàng chỉ định
|
|
Kích thước
|
Dài 5.500 × Rộng 1.300 × Cao 2.100 mm
|
|
Độ chính xác thiết bị
|
Độ lặp trục X: ±0,01 mm Độ lặp trục Y: ±0,01 mm Độ lặp trục Z: ±0,01 mm Độ chính xác lắp ráp thiết bị: ±0,01 mm |
|
Thiết bị CT
|
< 1.3 cái/chiếc
|
|
Tỷ lệ sử dụng
|
> 90%
|
|
Năng suất
|
> 98%
|
|
Số lượng người vận hành
|
1 HC
|
Điểm mạnh cốt lõi
Bộ lắp ráp tự động ba trong một cuộn cuộn
Dây chuyền này sử dụng phương pháp sản xuất cuộn để đạt được lắp ráp và hàn chính xác các sản phẩm ba trong một, bao gồm các tấm sắt trung tâm và các bộ phận IM1 & 2.
Cắt & hàn đồng thời cho EMI hai mặt
Hệ thống đồng thời thực hiện cắt, lắp ráp và hàn điểm cho cả các thành phần EMI trên và dưới, giảm đáng kể CT xuống dưới 1,3 s/chiếc.
Giám sát chất lượng thông minh toàn bộ quy trình
Được tích hợp với hệ thống kiểm tra thị giác AOI, thiết bị sản xuất đầu nối này thực hiện kiểm tra chất lượng toàn diện đối với các sản phẩm đã lắp ráp và hàn để đảm bảo kích thước quan trọng và chất lượng mối hàn đáp ứng các tiêu chuẩn quy trình nghiêm ngặt, đảm bảo hiệu suất sản phẩm trên 98%.
