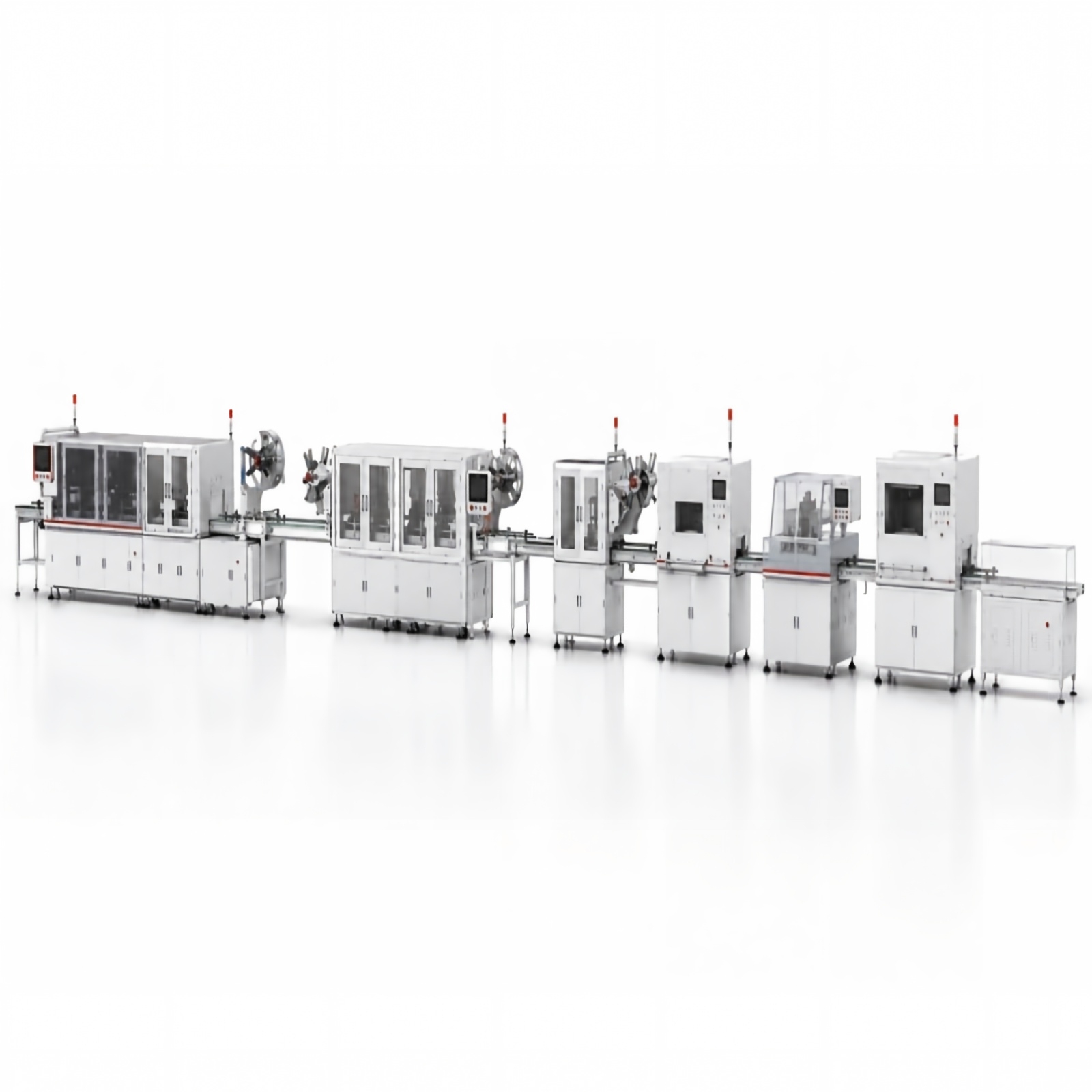

Dây chuyền lắp ráp đầu nối SAS hoàn toàn tự động với kiểm tra và đóng gói
Dây chuyền có thể thực hiện lắp ráp F / N và cắt, chèn chốt và uốn cho các thiết bị đầu cuối 15 chân, 6 chân, 2 + 3 chân, 7 chân và 35 chân. Bên cạnh đó, nó sử dụng hệ thống kiểm tra bằng hình ảnh tự động để xác minh kích thước sản phẩm và tự động phân loại các sản phẩm NG (Không tốt). Sau khi lắp ráp các sản phẩm tốt với CAP, nó hoàn thành quá trình trên dây chuyền đóng gói kết nối tích hợp thông qua băng và cuộn. Nó đạt được lắp ráp hoàn toàn tự động và sản xuất linh hoạt với chuyển đổi bằng một cú nhấp chuột.
Thông số kỹ thuật sản phẩm
Mục |
Tham số |
|
Xếp hạng Voltage
|
Điện xoay chiều 220V 50 Hz
|
|
Công suất thiết bị
|
22 kW 100 A
|
|
Áp suất cung cấp không khí
|
0,5-0,7 MPa
|
|
Chuyển vật liệu
|
Chuyển cam cơ học và cấp liệu điều khiển bằng động cơ servo
|
|
Bộ phận tiêu chuẩn
|
Thương hiệu do khách hàng chỉ định
|
|
Kích thước
|
Dài 22.200 × Rộng 1.200 × Cao 2.000 mm
|
|
Độ chính xác của thiết bị
|
Độ lặp lại trục X: ±0,01 mm Độ lặp lại trục Y: ±0,01 mm Độ lặp lại trục Z: ±0,01 mm Độ chính xác lắp ráp thiết bị: ±0,01 mm |
|
Thiết bị CT
|
< 3.0 s/pcs
|
|
Sử dụng
|
> 90%
|
|
OEE
|
88%
|
|
Năng suất
|
> 98%
|
Tính năng sản phẩm
Hệ thống lắp ráp hoàn toàn tự động đa quy trình
Dây chuyền này có thể đạt được hàn hoàn toàn tự động, chèn thiết bị đầu cuối IMD, tạo khuôn, kiểm tra và đóng gói.
Hệ thống kiểm tra hình ảnh trong dây chuyền
Nó được trang bị hệ thống kiểm tra quang học tự động 2D & 3D (AOI) để xác minh kích thước sản phẩm.
Hệ thống lắp ráp số nhiều bộ phận
Nó cũng được trang bị một hệ thống lắp ráp và kiểm tra rất linh hoạt để đạt được chuyển đổi bằng một cú nhấp chuột giữa các sản phẩm có số bộ phận khác nhau để sản xuất.
Các ứng dụng
Trọng tâm ngành:Ứng dụng rộng rãi trong truyền thông, máy chủ, thiết bị lưu trữ và các lĩnh vực liên quan khác.

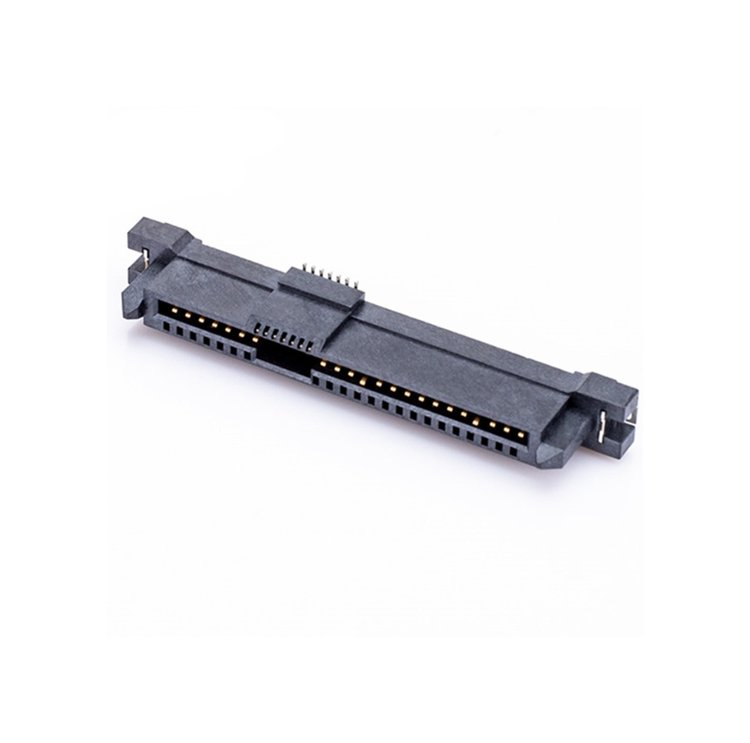

Sản phẩm mục tiêu:Được thiết kế riêng để lắp ráp và kiểm tra đầu nối SAS.
Khả năng tương thích dòng:Hỗ trợ hoàn toàn tự động, chuyển đổi chương trình cho các P / N khác nhau có cùng cấu trúc.
